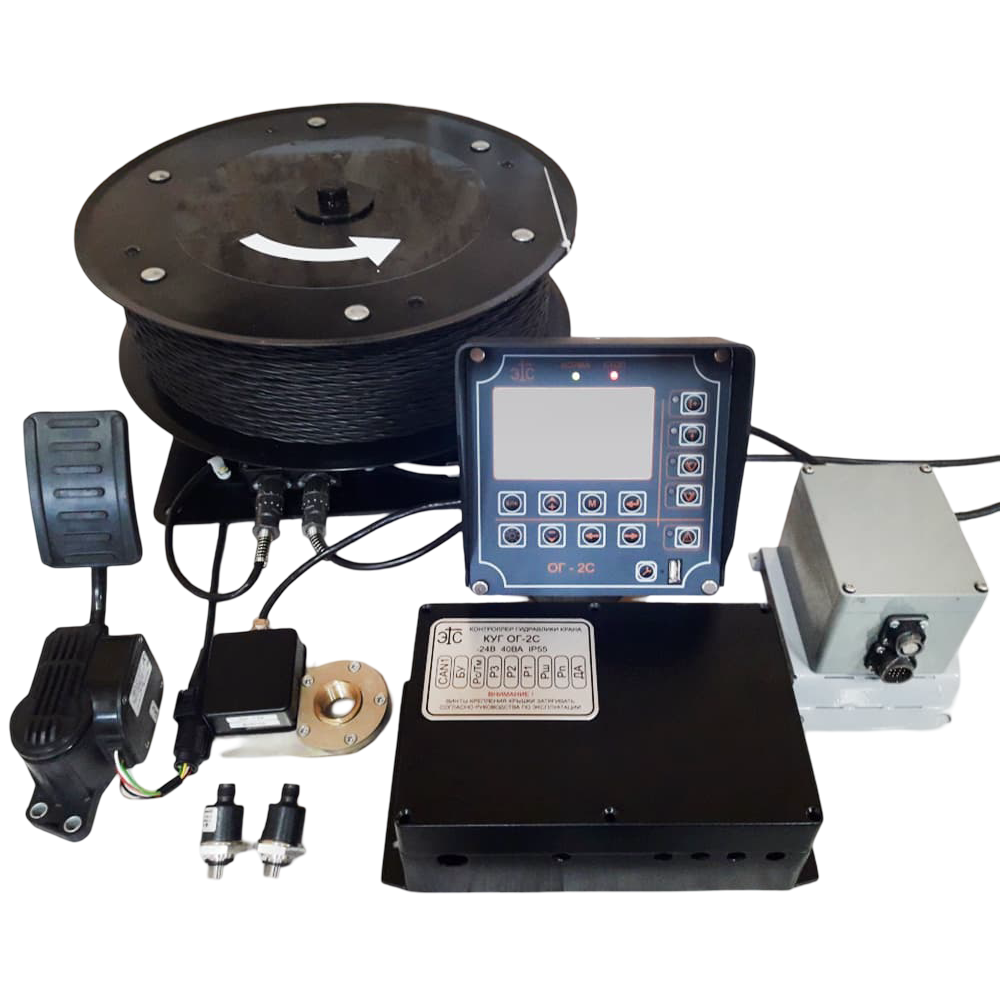

Ограничитель грузоподъемности ОГ-2

Предназначен для установки на самоходные гидравлические краны и служит для защиты их от перегрузок и опрокидывания.

Технические данные блока управления:

• Процессор Cortex-M3;
• Графический цветной дисплей – 4.3 дюйма;
• Часы реального времени;
• Встроенный регистратор параметров крана (РПК)- 8 Мб;
• Память графических файлов – 8 Мб;
• Настроечная память;
• Координатная защита;
• Интерфейсы последовательной связи блока управления;
• Два канала CAN спецификации 2.0;
• Один канал RS-232 для подключения GPS/GSM/GPRS трекера;
• разъем для подключения модуля педали; разъем USB для считывания РПК и обновления прошивки

Технические данные контроллера управления гидравликой:

• один канал CAN спецификации 2.0;
• один канал однопроводной линии связи;
• 8 аналоговых входов для подключения датчиков с выходом 4- 20 мА или 0-5В (датчик азимута, датчики давления 400 бар, датчик сливной магистрали и температуры рабочей жидкости);
• встроенный датчик крена;
• 10 выходов ШИМ с обратной связью по току (до 1.5 А) для управления пропорциональной гидравликой или 10 дискретных выходов; 2 дискретных выхода (до 1.5А);
• 2 дискретных выхода (до 3 А)/2 ШИМ выхода;
• 16 дискретных входов; разъем для прошивки программ по каналу USB Напряжение питания: 10,8 -30В
• Срок службы: 10 лет
• Диапазон рабочих температур: от минус 45 до +55

ОГ1-2С может использоваться с пропорциональной или дискретной гидравликой грузоподъемного механизма.
