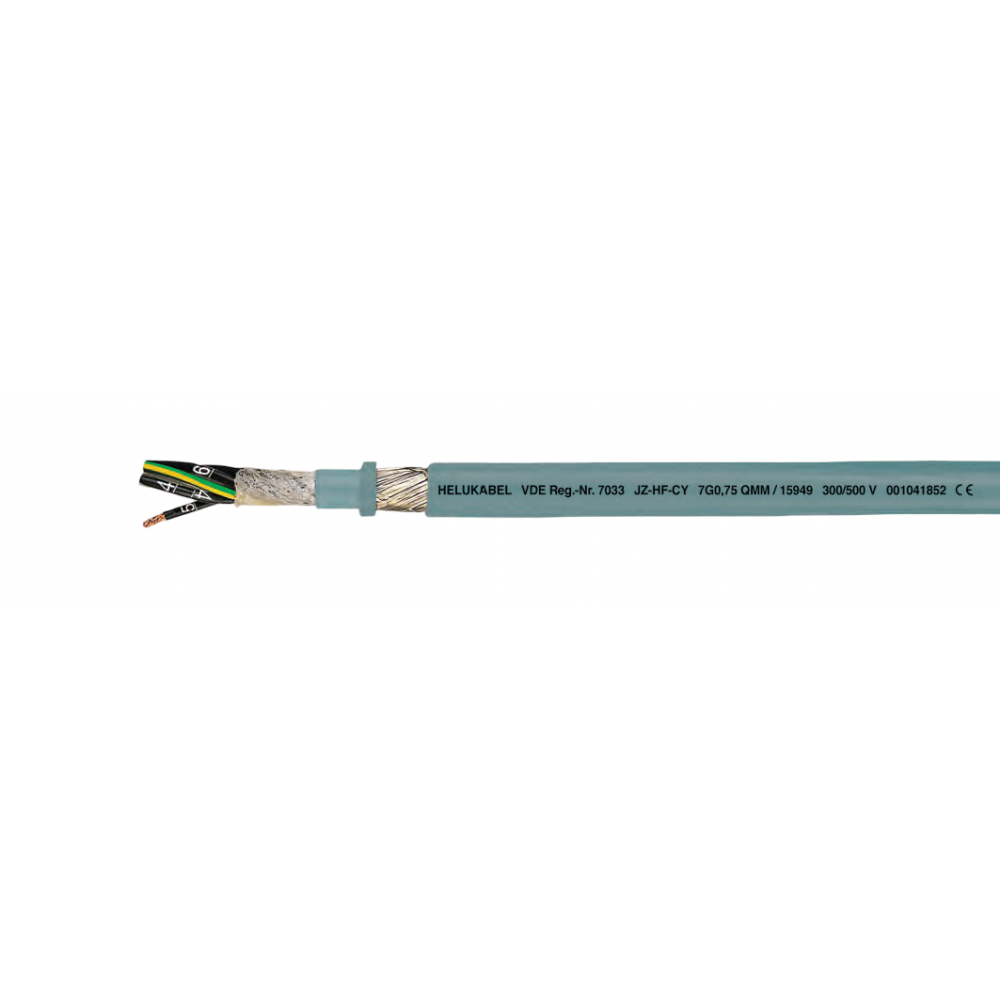

Кабель сверхгибкий экранированный кабель управления для цепей передачи энергии - JZ-HF-CY
- Код товара: JZ-HF-CY
Технические характеристики
Кабель управления со специальной изоляцией из ПВХ-пластиката, высокой гибкости, экранированный
в соответствии с DIN VDE 0281 часть 13
- Температурный диапазон
- при изгибах от – 5°С до +80°С
- неподвижно от –40°С до +80°С
- Номинальное напряжение U0/U — 300/500 В
- Испытательное напряжение, переменный ток, 50 Гц — 4000 В
- Сопротивление изоляции не менее 20 МОм x км
- Минимальный радиус изгиба кабеля — 10 x диаметр кабеля
- Устойчивость к излучению до 80 x 106 сДж/кг (до 80 Мрад)
Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.
Структура
- голые медные проводники, свитые согл. DIN VDE 0295 кл. 6 столбец 4 и IEC 60228 кл. 6
- специальная ПВХ-изоляция жил с улучшенным скольжением в соответствии с Z 7225
- изоляция жил черного цвета с нанесенной по всей длине белой цифровой маркировкой согласно DIN VDE 0293, на жиле заземления изоляция желто-зеленой расцветки
- жилы скручены по длине с оптимальным шагом длины скрутки
- повышенная подвижность жилы
- внутренняя оболочка из ПВХ
- экранирующий слой из луженой медной проволоки с пересекающимися синтетическими волокнами для обеспечения повышенной гибкости
- плотность оплетки не менее 85%
- специальная внешняя оболочка TM2 согл. DIN VDE 0281 раздел 1, серого цвета
- маслобензостойкость - см. таблицу в разделе технической информации
Применение
Применяется во всех типах оборудования, например, роботах, подвижном оборудовании, где необходимо постоянно обеспечивать подвижность. HELUKABEL JZ-HF-CY предлагается как оптимальный в качестве измерительного или управляющего кабеля. Этот экранированный кабель идеален для передачи информационных сигналов при наличии внешних помех в приборостроении и машиностроении.
**EMC = электромагнитная совместимость
Примечание: для обеспечения электромагнитной совместимости мы рекомендуем использовать большую площадь контакта медного экранирующего слоя
– самозатухающий и трудновоспламеняющийся ПВХ-пластикат, испытанный по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1
