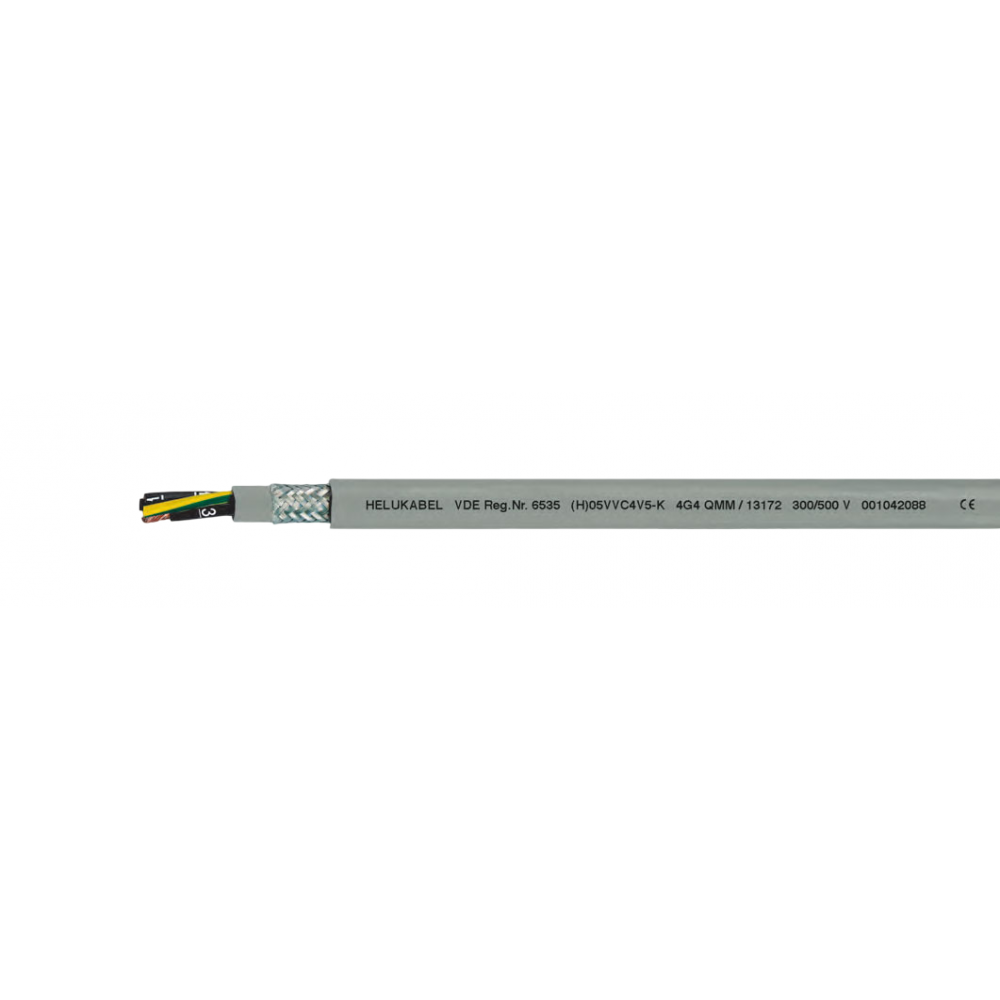

Кабель (H)05VVC4V5-K ((N)YSLYCYO-JZ) с цифровой маркировкой жил, маслостойкий, экранированный, протестирован VDE - (H)05VVC4V5-K ((N)YSLYCYO-JZ)
- Код товара: (H)05VVC4V5-K ((N)YSLYCYO-JZ)
Технические характеристики
Специальный кабель управления из ПВХ с маслостойкой внешней оболочкой
соответствующий стандартам DIN VDE 0281 часть 13, согл. HD 21.13S1 и IEC 60227/74
- Температурный диапазон
- при монтажных и эксплуатационных изгибах от –5°C до +70°C
- при эксплуатации в неподвижном состоянии от –40°C до +70°C
- Номинальное напряжение Uo /U — 300/500 В
- Испытательное напряжение согласно VDE 0281 часть 13
- жила/жила 2 кВ, 5 мин.
- жила/экран 2 кВ, 5 мин.
- Напряжение пробоя не менее 4000 В
- Сопротивление связи при 30 МГц — ≤ 250 Ом/км
- Сопротивление изоляции не менее 20 МОмx км
- Минимальный радиус изгиба около10 x кабеля Ø
- Устойчивость к излучению до 80 x 106 кДж/кг (до 80 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура
- голые медные проводники, многопроволочный в соответствии с DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
- Изоляция жил изготовлена из специального ПВХ-пластиката TI2 в соответствии со стандартами DIN VDE 0281 часть 1
- Черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
- Защитный провод зелено-желтый снаружи, начиная с 3 жил
- Жилы скручены по длине с оптимальным шагом длины скрутки
- Изоляция жил изготовлена из специального ПВХ-пластиката TI2 в соответствии со стандартами DIN VDE 0281 часть 1
- Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
- Серая внешняя оболочка изготовлена из специального ПВХ-пластиката TM5 в соответствии с DIN VDE 0281 часть 1, HD 21.1. S2/A16
- трудно воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
Применение
Кабели предназначены для подвижного использования в качестве управляющих и соединительных кабелей в станкостроении, в инструментальном производстве, на конвейерах и монтажных линиях при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в сухих помещениях, в помещениях со средней и высокой степенью влажности, однако их применение вне помещений недопустимо. Кабели проверены на абсолютную маслостойкость в соответствии со стандартами VDE 0207 и VDE 0473. Кроме того, кабели невосприимчивы к воздействию различных химических соединений. Данные кабели широко используются во влажных помещениях, в том числе в пивоварнях, в разливочных машинах и в моющих установках. Кабели предназначены для передачи без помех сигналов в измерительных, управляющих и регулировочных приборах, в которых необходимо электромагнитное экранирование.
* EMC= электромагнитная совместимость
