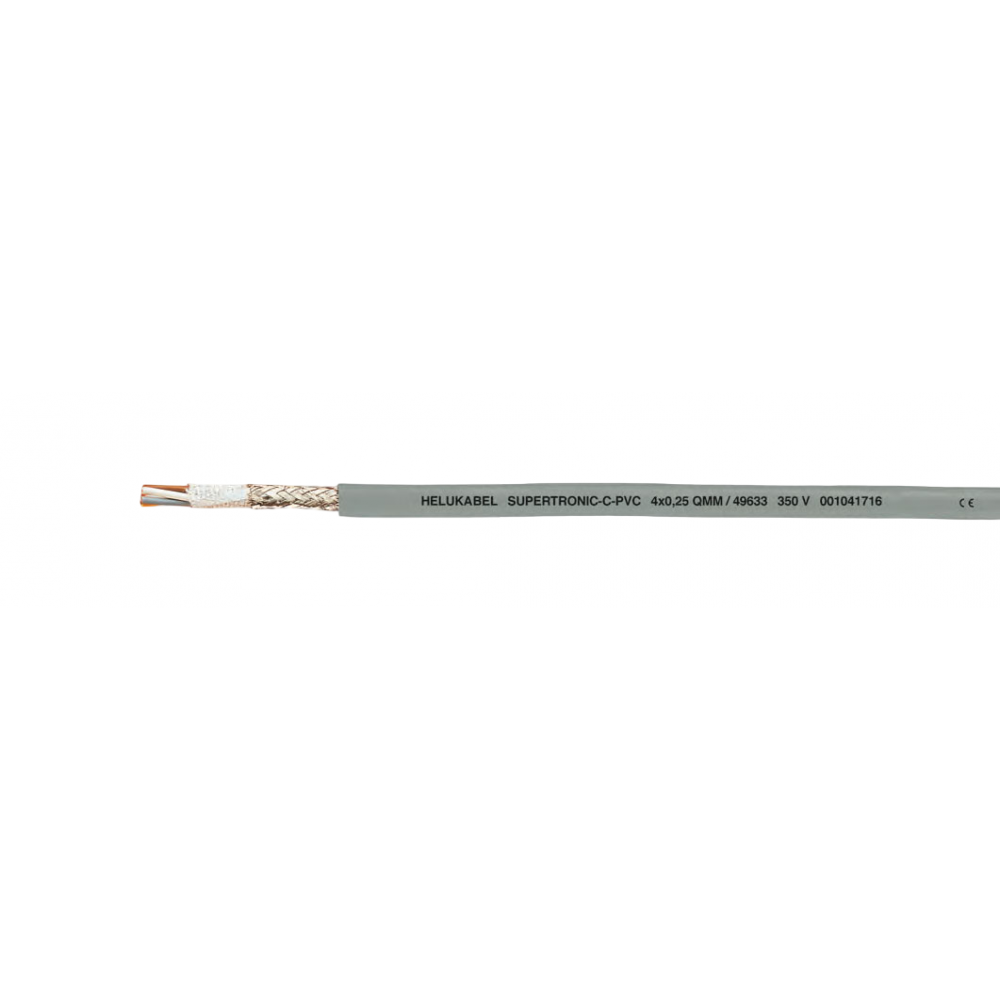

Кабель SUPERTRONIC-С-PVC для использования в цепных транспортерах, с маркировкой метража - SUPERTRONIC-С-PVC
На складе
- Код товара: SUPERTRONIC-С-PVC
Технические характеристики
Специальный кабель для подвижных электроприемников из ПВХв соответствии со стандартами DIN VDE 0245, 0281
- Повышенная гибкость за счет специальной конструкции
- Диапазон температур
- в незакрепленном состоянии от –5°C до +70°C
- в закрепленном состоянии –40°C до +70°C (кратковременно +105°C)
- Номинальное напряжение 350 В
- Испытательное напряжение 1500 В
- Напряжение пробоя мин. 3000 В
- Сопротивление изоляции мин. 20 МОм x км
- Минимальный радиус изгиба
- в незакрепленном состоянии 7,5x Ø кабеля
- в закрепленном состоянии 4x Ø кабеля
- Устойчивость к излучению до 80x106кДж/кг (до 80 Мрад)
- Сопротивление связи макс. 250 Ом/км
Структура
- Медные жилы не изолированы, с микропроводами согласно DIN VDE 0295 кл. 6
- Изоляция жил изготовлена из специального ПВХ-пластиката TI2 согласно DIN VDE 0281 часть 1
- Жилы цветные согласно DIN 47100, см. Техническую информацию
- Жилы скручены по длине с оптимальным шагом длины скрутки
- Бандажирование текстильной лентой
- Экран из луженой медной оплетки, покрытие около 85%
- Специальная внешняя оболочка на основе ПВХ, серый (RAL 7001)
- Внешняя оболочка с опорой на TM2 согласно DIN VDE 0281 Часть 1
- с маркировкой метража с 2009 г.
Особенности
- Полная устойчивость к маслам. Химическая устойчивость см. в таблице Техническая информация
- слабая адгезия
- ПВХне воспламеняется согласно VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472 часть 804 Вид испытания B)
- Используемые в ходе изготовления материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски.
Применение
Хорошо зарекомендовали себя при использовании в подвижных токоприемниках. Являясь сверхподвижным кабелем управления из ПВХ, предназначен для частых и быстрых поднимающих и изгибающих нагрузок в инструментальном и машинном производстве, в робототехнике, а также в узлах, находящихся в постоянном движении. Длительный срок службы обеспечивает надежность функционирования и экономичность. В случае нестандартного использования (например в компостных установках или в высоких транспортных устройствах с большой скоростью транспортировки и т.д.) рекомендуется изучить специально разработанную инструкцию для систем подачи электропитания, прочие параметры эксплуатации см. в Таблице выбора: Проводники для цепных транспортеров для перемещения питающих проводов. При использовании в цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу. EMV = Электромагнитная совместимость Для улучшения электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.
