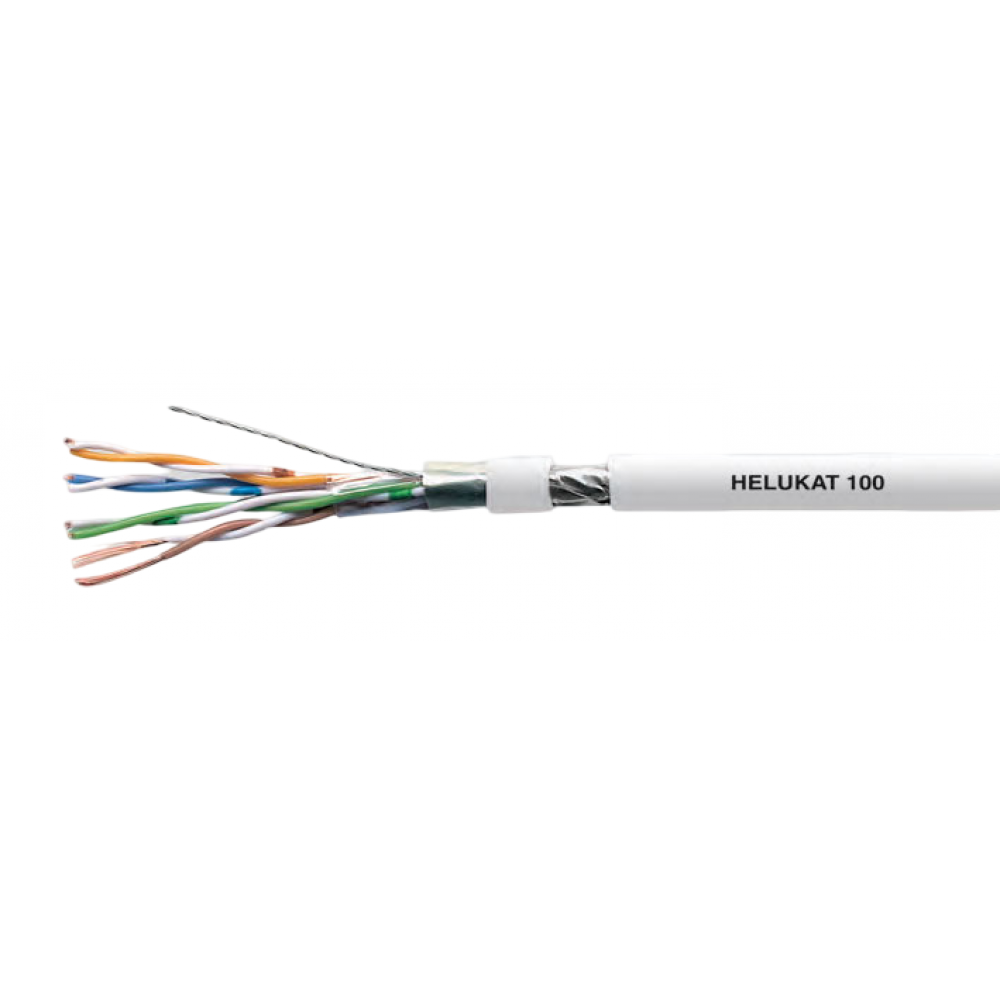

Кабель HELUKAT 100 LAN-кабель FTP flex - HELUKAT 100 LAN

Электрические характеристики

• Волновое сопротивление: 100 Ом ± 15 Ом от 1 до 100 МГц
• Сопротивление шлейфа: 290 Ом/км макс.
• Емкость проводов: 50,0 нФ/км, номин.
• Относительная скорость распространения: 74%
• Типичные значения


  Частота (МГц )	10	16	62.5	100
  Затухание (дБ/100)	0.9	1.2	2.4	2.9
  Next (дБ)	59.0	53.0	44.0	40.0
  ACR (дБ)	58.1	51.8	41.6	37.1

Технические характеристики

• Вес: 33,0 кг/км
• Мин. радиус изгиба при прокладке.: 40 мм
• Диапазон рабочих температур, мин.: –20 °C макс.: +60 °C
• Пожарная нагрузка (нормативный показатель): 0,527 МДж/м
• Медное число: 13,0 кг/км
• Стандарты cоответствует ISO/IEC 11801, EN 50173, EIA/TIA 568-A, категория 5, не воспламеняется согласно IEC 60332-1, плотность дыма согласно IEC 601034, без галогенов согласно IEC 60754-2, коррозийность согласно EN50267-2-3

• Конструкция кабеля, тип FTP 4x2xAWG 26/7 ((с многгожильными проводникками)) FRNC
• Диаметр внутреннего проводника: 0,48 мм
• Проводники: медные, неизолированные
• Изоляция жил: полистирол
• Цвет жил: бело-синий/синий, бело-оранжевый/оранжевый, бело-зеленый/зеленый, бело- коричневый/коричневый
• Экранирование 1 полиэстерная фольга поверх скрутки
• Экран поверх элемента скручивания: –
• Экран 1 поверх скручивания: полиэстерная фольга, кашированная алюминием
• Экран 2 поверх скручивания: –
• Наружная оболочка: FRNC
• Наружный диаметр 1: около 5,2 мм
• Цвет наружной оболочки: серый аналогичный RAL 7035
