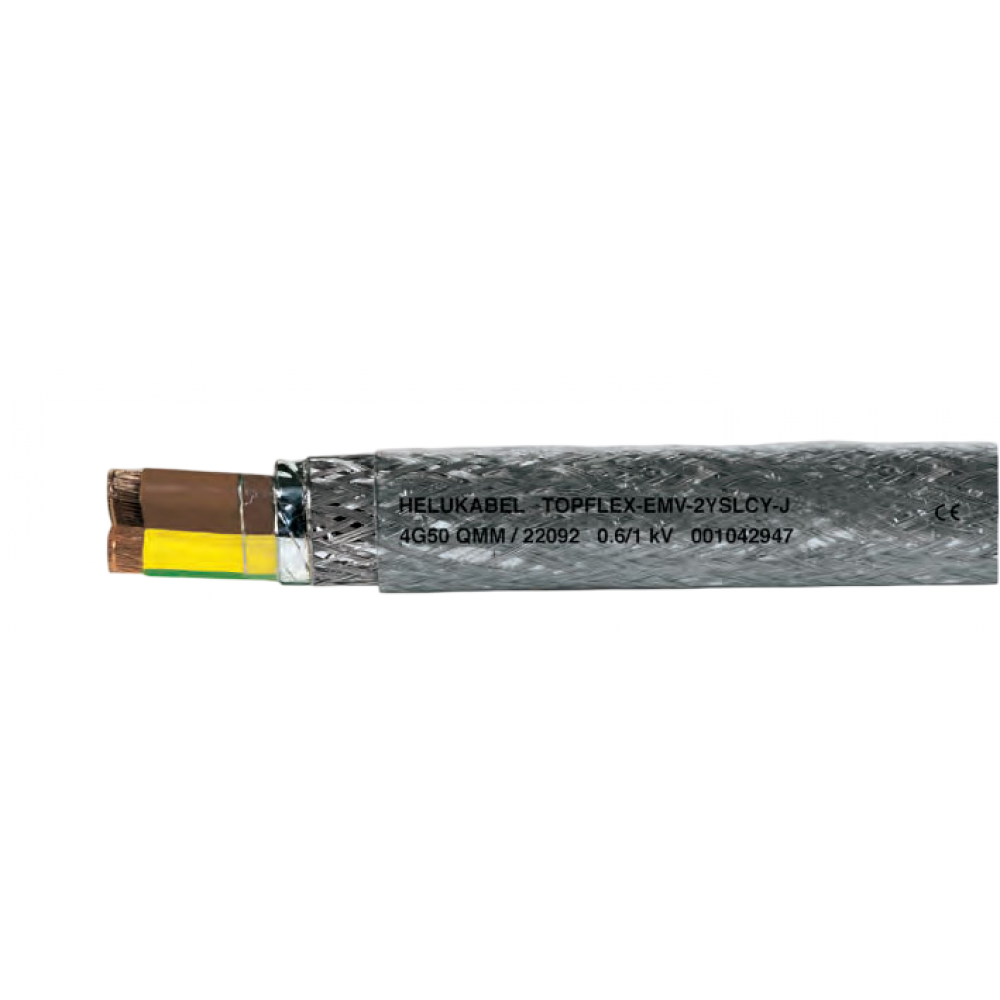

Кабель TOPFLEX-EMV*-2YSLCY-J силовой кабель для двигателей и силовых соединений в частотных преобразователях, с двойным экраном - TOPFLEX-EMV*-2YSLCY-J
На складе
- Код товара: TOPFLEX-EMV*-2YSLCY-J
Технические характеристики
Специальный кабель подключения электродвигателя для преобразователя частоты в соответствии с DIN VDE 0250
- Температурный диапазон
- при монтажных и эксплуатационных изгибах от –5°C до +70°C
- фиксированная проводка от –40°C до +70°C
- Номинальное напряжение U0/U — 600/1000 В
- макс. допустимое рабочее напряжение
- Однофазный и трехфазный ток 700/1200 В
- Работа на постоянном токе 900/1800 В
- Испытательное напряжеение 2500 В
- Сопротивление изоляции не менее 200 МОмx км
- Сопротивление связи в зависимости от сечения кабеля макс. 250 Ом/км
- Рабочая емкость в зависимости от сечения кабеля
- жила/жила от 70 до 250 нФ/км
- жила/экран от 110 до 410 нФ/км
- Минимальный радиус изгиба
- фиксированная проводка открытым способом:
- до 12 мм : 5x кабеля
- от 12 до 20 мм : 7,5 x кабеля
- от 20 мм : 10x кабеля
- при свободной проводке открытым способом
- до 12 мм : 10x кабеля
- от 12 до 20 мм : 15x кабеля
- от 20 мм : 20x кабеля
- фиксированная проводка открытым способом:
- Устойчивость к излучению до 80 x 106 кДж/кг (до 80 Мрад)
- Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура
- голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 класс 5
- Изоляция жил из полиэтилена (ПЭ)
- Цвет жил: черный, серый, голубой и зелено-желтый
- Жилы скручены концентрически
- 1. Экран со специальной алюминиевой фольгой
- 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие около 80%
- Специальная ПВХ-оболочка, черная (RAL 9005)
Испытание
- Испытано согласно DINVDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
- небольшая рабочая емкость, испытано согласно DIN VDE 0472 часть 504, вид испытания B
Особенности
- Изоляция из полиэтилена обеспечивает минимальные диэлектрические потери, двойная электрическая прочность, продолжительный срок эксплуатации и незначительные значения тока утечки экрана
- Пригоден для использования во взрывоопасных зонах
- небольшая рабочая емкость
- соответствует требованиям электромагнитной совместимости (EMV) согласно EN 55011 или DIN VDE 0875 часть 11
- небольшое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- устойчив к ультрофиолетовому излучению
- предназначен для использования на открытом воздухе
Применение
Кабель подключения электродвигателя TOPFLEX-EMV-UV-2YSLCYK-J для преобразователя частоты обеспечивает необходимую электромагнитную совмести- мость в установках и зданиях, при подключении приборов и производственного электрооборудования, если существует опасность недопустимого воздействия полей электромагнитного возмущения на внешнюю среду. Предназначен для использования в качестве соединительного кабеля при средних механических нагрузках для фиксированной проводки с соответствующим свободным движением в сухих помещениях, в помещениях со средней и высокой степенью влажности, а также на открытом воздухе. Пригоден для прокладки непосредственно в земле. Кабель используется в автомобильной, пищевой промышленности, на экологически чистых производствах, в промышленности упаковочных материалов, в станках. А также в манипуляторах, в электроприводах промышленных механизмов SIMOVERT для насосов, вентиляторов, ленточных транс- портеров, установок кондиционирования воздуха и т. д. Благодаря специальной изоляции жил из полиэтилена и малой емкости экрана эти экранированные кабели для подключения электродвигателей с небольшой рабочей емкостью отдельных жил обеспечивают по сравнению с соединительными ПВХ- кабелями передачу мощности с минимальными потерями. Оптимальный экран позволяет эксплуатировать преобразователи частоты без создания помех. ** EMV = электромагнитная совместимость Указание Чтобы добиться требуемой защиты от радиопомех в соответствии с EN 55011, необходимо обеспечить замыкание контактов с обеих сторон экрана по большой площади
