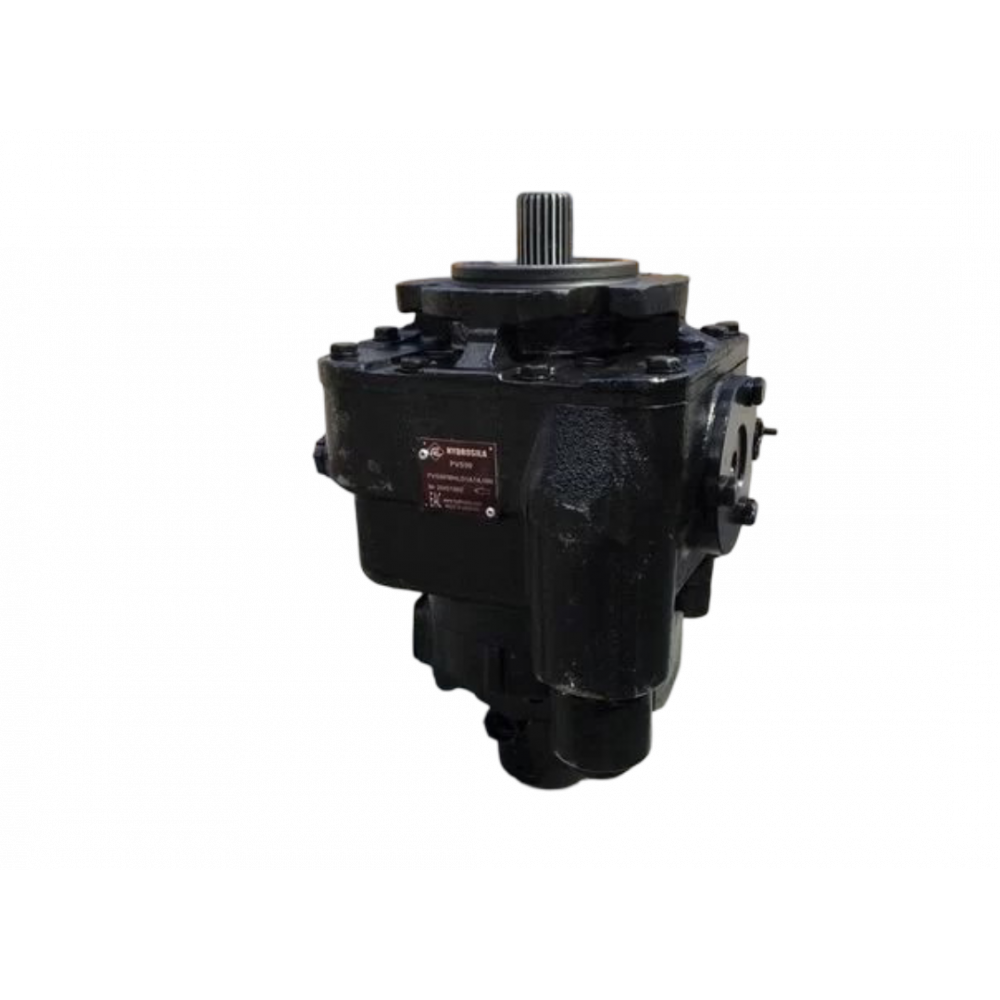

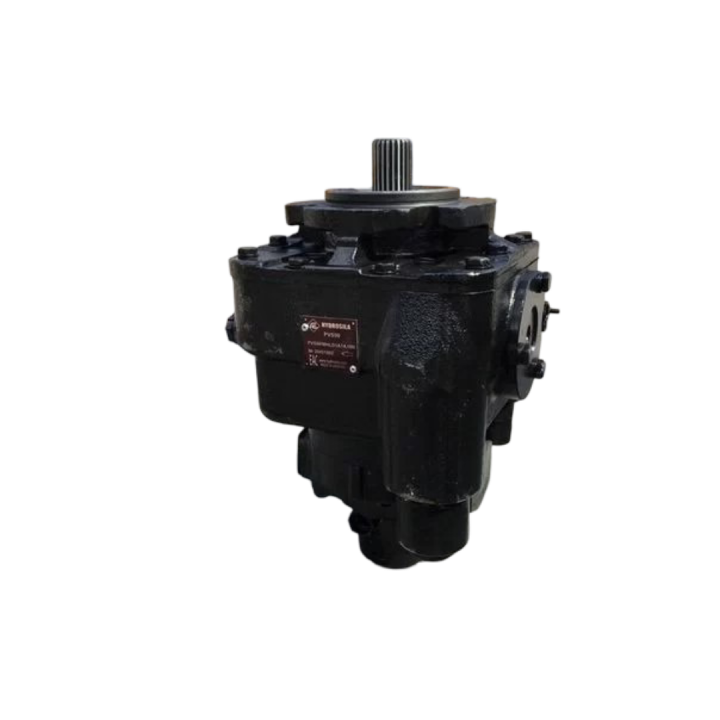

Насос НП 90 Л ( Левый , вал 21 шлиц ) - -
- Код товара: -
Устройство насосов НП90 (21 шлиц)
Конструктивная схема насоса включает в себя следующие основные сборочные единицы и детали:
- люльку
- вал насоса
- рычаг управления
- золотник управления положением люльки
- насос подпитки
- обратные клапаны
- предохранительный клапан системы подпитки
- гидроусилитель механизма поворота люльки
- блок цилиндров
- звено обратной связи
- торцевое уплотнение и вспомогательные устройства (не входящие в состав насоса)
- трубопровод управления
- трубопровод системы управления
- фильтр
- вакууметр
- резервуар
- охладитель
- трубопровод высокого давления
- трубопровод низкого давления
- дренажный трубопровод
Принцип работы насосов НП90 (21 шлиц)
Насос - силовой узел гидропривода объёмного, преобразующий механическую энергию в энергию потока рабочей жидкости.
Двигатель приводит во вращение вал 2 реверсивного регулируемого насоса, с которым связаны блок цилиндров 9 и насос подпитки 5. Насос подпитки всасывает рабочую жидкость из резервуара 16 через фильтр 14 и подает ее в трубопровод системы управления 13, а через обратный клапан 6 в трубопровод низкого давления 19, который связан с всасывающей полостью насоса и выходной полостью нерегулируемого гидромотора, величина давления в трубопроводах 13 и 19 определяется настройкой переливного клапана гидромотора. Предохранение трубопроводов низкого давления от перегрузок осуществляется предохранительным клапаном 7. При этом предохранительный клапан 7 настраивается на давление, превышающее настройку переливного клапана гидромотора на 0,2…0,3 МПа (2...3 кгс/см2). В исходном состоянии люлька 1 насоса находится в нулевом положении (рабочая поверхность люльки 1 перпендикулярна оси вращения вала 2), поэтому подача насоса равна нулю. Регулировка подачи насоса осуществляется системой управления следующим образом: при перемещении рычага управления 3 происходит изменение положения золотника управления 4, в результате чего рабочая жидкость из трубопровода 13 поступает в трубопровод управления 12, а из него к гидроусилителю 8 механизма поворота люльки 1. Под действием давления рабочей жидкости системы управления происходит перемещение люльки 1, что и обеспечивает увеличение подачи насоса. Посредством звена обратной связи золотнику управления 4 задается такое положение, при котором достигается и постоянно поддерживается необходимый угол наклона люльки 1, заданный рычагом управления 3. Вращающийся блок цилиндров 19 перемещает по опоре плунжеры, которые нагнетают рабочую жидкость в трубопровод высокого давления 18. Рабочая жидкость из трубопровода 18, попадая в паромотор, приводит во вращение вал гидромотора. По трубопроводу низкого давления 19 рабочая жидкость возвращается во всасывающую полость насоса
При работе насоса в установившемся режиме насос подпитки 5, постоянно подавая рабочую жидкость в трубопровод низкого давления 19, осуществляет восполнение ее утечек, а остальная жидкость через переливной клапан гидромотора постоянно сбрасывается в корпус гидромотора и вместе с утечками рабочей жидкости по дренажному трубопроводу 20 поступает в корпус насоса, присоединяясь с утечками насоса, проходит через охладитель 17 в резервуар 16, обеспечивая необходимый температурный режим системы.
Уплотнение вала насоса осуществляется посредством торцевого уплотнения 11.
